Büyük mahallerin, kaptan köşkü, kamaralar ve makina dairelerinin klimatizasyonu için tasarlanmıs, taze hava damperine haiz hermetik pistonlu veya scroll kompresörü, öne egik kanatlı radyal, kayış kasnak mekanizmalı fanı ile oldukça sessiz, elektrik kumanda panosu ile birlikte kompakt bir cihazdır.
Shell & tube tipinde açılır kapaklı temizlenebilir deniz suyu kondenseri ve istege bağlı su regülasyon vanası ile birlikte pislik tutucu filtre, flow swich, kapama vanaları ve fleksibil
kompansatör seti, sistemin deniz suyu sicaklık degisimlerinde de maksimum verim ile çalısmasını saglar.
Yalpa durumunda su tasırmayacak bir direnaj tavasına sahiptir.
1 - GÖVDE
Deniz sartları ve darbelere mukavim çift cidarları izolasyonlu paneller korozyona karsı galvaniz sac üzeri elektrostatik toz boyalıdır. Taze hava ve dönüs havası karısımını ayarlayabilmek
için damper mekanizması ve filtre sistemi mevcuttur.
2 - EVAPORATÖR
Deniz suyu korozyonuna karsı bakır boru, gold eloksal kaplı alüminyum lamelli finli olarak imalatı yapılmaktadır.
3 - KONDENSER
Kompresör-kondenser ünitesi marin tip yarı hermetik veya hermetik kompresör, bir shell & tube tipi kondenser üzerine çelik profilleri ile baglanmıstır. Kondenser boruları deniz suyuna mukavim Cu-Ni borulardır. Kondenser boruları açılır kapaklar vasıtası ile temizlenebilme özelligine sahiptir. Yalpa ve trimden etkilenmeyecek sekilde çift likit çıkısına sahiptir. Sistemin düzenli çalısmasını saglamak amacı ile gerekli ana kesici sigorta kontaktör ve termiklere haiz bronz kablo nozullu etanj elektrik panosu dizayn edilmistir.
4 - FANLAR
Fan hücrelerinde geriye egik, öne egik kanatlı çift emisli statik ve dinamik balansı alınmıs radyal fanlar kullanılmaktadır. Fan-motor grupları titresimlere karsı lastik takozlar üzerine oturtulmus olup kayıs-kasnak mekanizmalıdır.
5 - SOĞUTMA DEVRE ELEMANLARI
Drier, Sight Glass, Expansion Valf, Solenoid Valf, Çift resetli Alçak-Yüksek Basınç Presostadı, Fark Basınç Swichi (Filtre kirliligi için), Donma Termostadı, İsletme Termostadı (Dijital, Programlanabilir)
6 - KONDENSER DEVRESİ ELEMANLARI
Kondenser (1), Çekvalf (2), Flexbil hortum (3), Pislik tutucu (4), Su regülasyon vanası (5), Flow swich (6),
7 - ELEKTRİK VE OTOMASYON PANOSU (DDC + MCC)
Elektrik panosu dıs hava sartlarına karsı korumalı olarak dizayn edilmistir. Kolayca ulasılabilecek sekildedir. Güç ve kumanda devresinden olusan pano, kompresör - fan ve güç devreleri üzerinde kontaktörler, termikler, kumanda rolelerinden olusur. Dijital veya microprocessor kontrol sistemine sahiptir. EN 60204-1’e uygun olarak elektriksel testler yapılmıstır.

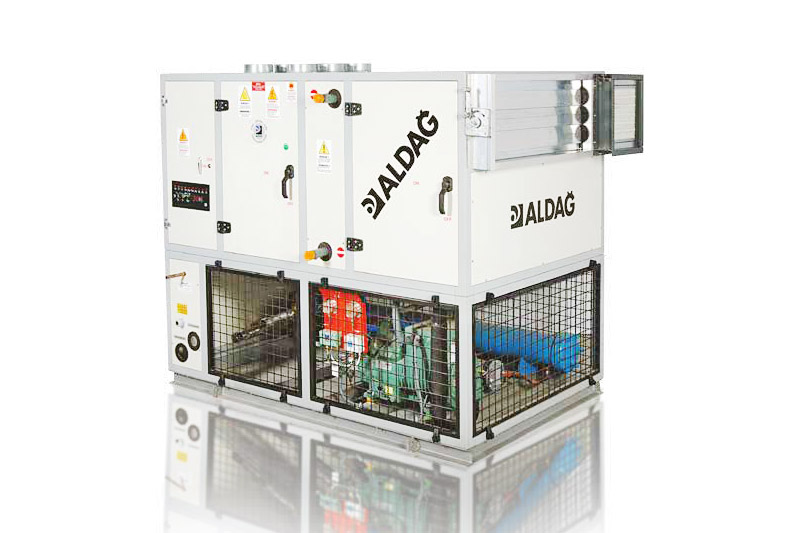

YATAY KOMPAKT ÜNİTE (YARI HERMETİK KOMPRESÖRLÜ)
Büyük mahallerin klimatizasyonu için elverislidir. Yuvarlak kanalların baglantısı için nozullu plenium hücreye ayrıca taze hava için dampere sahiptir. Sogutma marin tip yarı hermetik, kapasite kontrollü (CMH15-20-25) kompresör ile Dx olarak saglanmaktadır. Isıtma için; sıcak su, buhar veya kızgın yag bataryası bulunmaktadır. Elektrik panosu, klima santralı ve kompresör,
kondenser grubu aynı cihaz bünyesinde kompakt haldedir. Deniz sartları ve darbelere mukavim çift cidarları izolasyonlu paneller korozyona karsı galvaniz sac üzeri RAL 9002
polyester esaslı toz boya ile boyanıp 200°C’ de fırınlanmaktadır.
