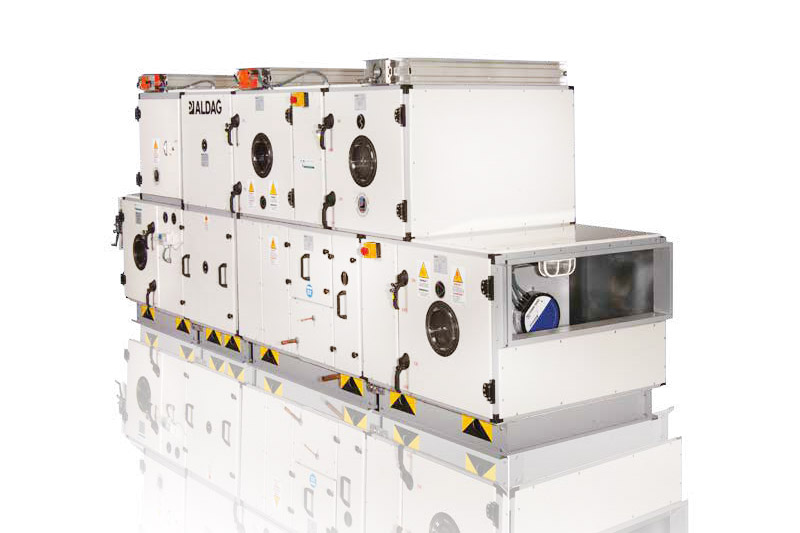

AKS (Modüler)


ALDAG klima santralleri istenilen iklimlendirme şartlarını sağlayacak şekilde dizayn edilerek hızlı bir şekilde teslim edilir.

1.500 - 90.000 m3/h aralığında havayı şartlandırarak ortamda istenilen nem ve sıcaklık değerini sağlar.
Klima santralları asağıdaki ana hücrelerden meydana gelir:

1. Aspiratör
2. Egzost - Karısım Filtre
3. Torbalı Filtre
4.Isıtıcı - Sogutucu
5. Isı Geri Kazanım
6. Nemlendirici
7. Vantilatör
8. Susturucu

1 - GÖVDE
Klima santrali EUROVENT belgeli olup , DIN 1946 Kısım 4 :2008, DIN EN ISO 5167 Standartlarında teste tabi tutulmustur.

• EN 1886 ya göre Gövde Mekanik dayanımı için Max sehim: EN 1886 ya göre pozitif ve negatif basınç D1(M), Maksimum Kaçak -400 Pascal için : L1, +700 Pascal için: L1 , Filtre Bypass Kaçagı : F9 , Termal iletkenlik renci : T3 , Isı Köprüsü : TB2 sınıfıdır.
• Gövde Panellerinin iç ve dıs saçları daldırma galvanizli çelikten mamul, dıs sac RAL 9002 polyester esaslı toz boyalı olarak imal edilmektedir.
• Tüm paneller ve kapılar çift cidarlı olup; saç kalınlıkları minimum dıs sac 0.9 mm.iç sac 0,8 mm dir.
• Tüm gövde iç yüzeyleri tamamen düzgün, pürüzsüz, yıkama ve silme temizliklerine uygun olup,hiçbir sekilde kaynaklı birlestirme yapılmamaktadır.
• İç sac ve dıs sac arasında izolasyon malzemesi olarak 50 mm.kalınlıgında Tasyünü  kullanılmaktadır.
• Santral panellerinin montajı ve demontajı tamamıyla dısarıdan gerçeklestirilmektedir.
• Santral hücre baglantıları dısarıdan baglantı elemanları vasıtası ile gerçeklestirilmektedir.
• Santral kaseti üzerinde santral teknik bilgilerini içeren ve ayrıca her hücrede hücreleri tanımlayan, kolayca sökülmeyen, nem ve suya dayanıklı, uzun ömürlü bilgi etiketleri bulunmaktadır.
• Santralın birden fazla hücreler halinde sahaya sevk edilmesi durumunda, hücrelerin kolayca birlestirilmelerini saglamak amacıyla, hücrenin hangi santralin hangi hücresi oldugunu gösteren bilgi etiketleri ve hücre baglantı aparatları santral
üzerinde bulunacaktır.

2 - VANTİLATÖR - ASPRİTÖR HÜCRELERİ
Fan hücrelerinde öne egik veya geriye egik çift emisli yüksek verimli santrifüj fanlar ile plug fanlar kullanılmaktadır. Bu fanlar galvaniz çelik sactan mamuldür, statik ve dinamik balansları alınmıstır. Fan tipleri; hava debisi, basınç ve verim egrilerine göre seçilmektedir.

Özellikle santrifüj ve plug fan seçimlerinde % 60 – 80 verim bölgelerinde seçim yapılmakta ve yüksek çevre hızları olusmayacak sekilde fan tipi belirlenmektedir. Fan yataklama sistemi rulman ömrünü arttıracak sekilde belirlenir. Fan tipinin belirlenmesinde toplam basıncın 1000 Pascal'ın üzerine çıkması halinde geriye egik seyrek kanatlı fan kullanılması önerilmektedir. Fan ve motor devirleri birbirine uyumlu seçilir, fan-motor grubu kayıs gerdirme ayarı yapılacak sekilde bir kaide üzerinde toplanarak, lastik titresim elemanları ile ana gövde iskeletine baglanmıstır ve titresimin zemine geçmesi önlenmistir. Kayıs-kasnak sistemi ile motordan alınan güç fana iletilir.

Kasnaklar sıkma bilezikli olup kolaylıkla sökülüp takılır ve degistirilir. Elektrik motorları; IP55, IE2-IE3-IE4, 380V 50Hz'dir. Motor fan mil gücünün % 15-20 fazlası ile seçilmistir. Fan çıkıs agzı flexible baglantı ile hücreye birlestirilerek titresimin gövdeye veya kanala iletilmesi önlenmistir. Fan emis ve çıkıs agızlarının konumu degistirilebilir. Plug fanlar; direkt akuple olarak motora
baglanmaktadır ve motor sürücüleri sayesinde basınca göre istenilen devir ayarlanabilmektedir.

3 - EGZOST, KARIŞIM FİLTRE ve EMİŞ FİLTRE HÜCRESİ
Hücre 3 adet damper ve kasetli G2 - G4 sınıfı temizlenebilir filtreden olusur. Bu hücre üstünde bulunan egzost damperi vasıtası ile mahalden bir miktar hava egzost edilir ve bu oranda diger
damperden taze hava alınır. İç hava ile karıstırılarak gerekli sartlandırma islemi yapılarak ortama verilir. Bu hücrede hava ayarları istenilen oranda damper motorları ile veya elle ayarlanabilir.

Damperler alüminyum aerodinamik kanatlıdır, her iki taraftan da yataklanmıstır.Damper kanatları lastik contalar ile donatılarak tam bir sızdırmazlık saglanmıstır. G4 sınıfı önfiltre galvaniz kasetler içine yerlestirilmistir. Filtre her iki yüzeyde perfore sac ile koruma altına
alınmıstır ve filtre kaseti kızaklar üzerinde hareket ederek kolaylıkla çıkartılabilir ve temizlenebilir.

4 - FİLTRE HÜCRESİ
Toz tutma kapasitesine göre F5 - F9 sınıfı (% 90 - 99) verime sahip filtreler seçilebilir. Kolayca degistirilebilecek kasetler ve çerçeveler içine yerlestirilmistir. Hücre kesitini tam olarak
kaplamaktadır.

5 - ISI GERİ KAZANIM HÜCRESİ
% 100 taze hava ile çalısma özelligine sahiptir, klima santralinin içerisinde bulunan sorption rotoru hem duyulur hem de gizli ısı transferi sayesinde yaz sartlarında nem alma, kıs sartlarında
nemlendirme ihtiyacını büyük oranda ortadan kaldırarak dört mevsim enerji tasarrufu saglamıs olur, verimleri (%70-85) oranındadır. Sadece duyulur ısı transferi yapan ısı tekerlekli veya plate tip çapraz geçisli uygulamalarda yapılabilmektedir.

6 - ISITMA - SOĞUTMA HÜCRESİ
Hücre içine yerlestirilen ısıtma ve sogutma bataryalarının tipi sistemde kullanılan akıskan cinsine göre belirlenir. Soguk - sıcak - kızgın su, buhar, direkt expansion veya elektrikli ısıtıcılı olabilirler. Bataryalar standart olarak bakır boru alüminyum kanatlardan olusur. Bu bataryaların en büyük özelligi alüminyum kanatların bakır borulara sisirilerek geçirilmesidir. Böylece yüksek ısıl eçirgenlik saglanmıstır. Hücre kesiti batarya üzerinden geçen hava hızına göre belirlenir.

Ortalama hava hızı 2,5 - 3 m/sn. olarak seçilir. Sogutucu bataryalarda yogusan suyun birikmesi ve tahliye edilmesi için paslanmaz epoksi boyalı ve izole edilmis tava kullanılır. Hava hızının
3 m/sn.'yi geçtigi hücrelerde alüminyum veya PVC damla tutucular kullanılır.

7 - NEMLENDİRME HÜCRESİ
Nemlendirme hücresi, havanın nemlendirilmesi istenildigi taktirde kullanılır. Santral içinden geçen hava, suyun pulverize edilmesi ile neme doymus hale getirilir ve gerekli proje sartları saglanır. Hücrelerin altında sızdırmaz bir su havuzu bulunur. Su bir pompa vasıtasıyla hücre içindeki fıskiyelere gönderilerek pulverize edilir.

Hava girisinde alüminyum hava yönlendiricileri bulunur. Havayı homojen bir sekilde dagıtırlar. Suyun sürüklenmesini önlemek amacıyla hücre çıkısında da PVC eliminatörler (damla tutucu) bulunur. Buharlı nemlendirme hücreleri ise buhar üretici bir jenaratör ihtiva ederler ve istege baglı olarak bos hücre içine yerlestirilebilirler.

8 - SUSTURUCU HÜCRE
İstege baglı olarak santral giris ve çıkısına yerlestirilirler. Susturucu hücreler yüksek ses tutma özelligine sahip kulislerden olusurlar. Kulisler galvaniz paneller içine tasyünü ve perfore sac konularak imal edilirler. Kulis boyutları ses yutma degerine göre ölçülendirilirler.
